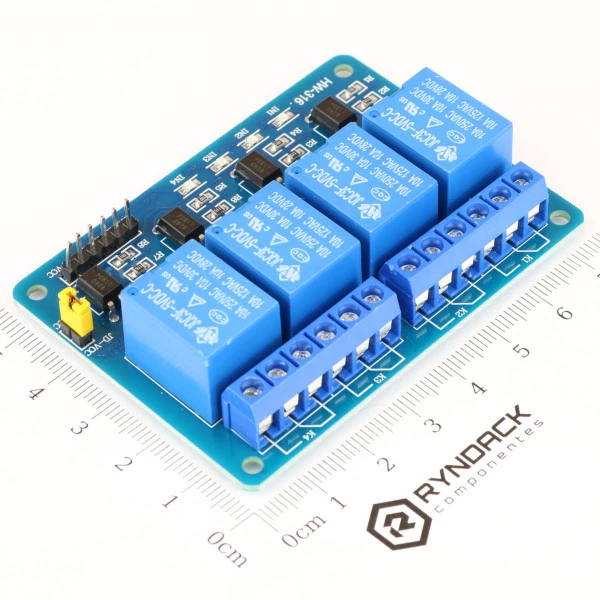

Módulo Relê de 4 Canais com Led e Optoacoplador 5V

Produto: Em estoque
SKU.: 2568
R$20,81 (5% no pagamento à vista) R$21,90
em 1x de R$21,90
unid.

    Especificações Técnicas
    Comprimento 75mm
    Largura 55mm
    Altura 20mm
    Detalhes do Produto

    Para controlar cargas de alta corrente, tensão e potência através de um circuito eletrônico digital, com um Arduino, RaspberryPi, ou qualquer outro microcontrolador, é necessária uma interface, visto que sozinho o microcontrolador não tem capacidade de controlar altas correntes e/ou tensões. Um tipo de interface muito utilizada nessa aplicação são os relês, que são dispositivos eletromecânicos, que consistem de um contato elétrico comandado por um eletroímã (bobina).

    Esse módulo possui quatro relês, e todo o circuito para o acionamento deles, podendo ser conectado diretamente às portas de saída do microcontrolador. Ele também possui dois LEDs indicativos, que indicam se os relês estão acionados. Com os relês desse módulo você pode fazer acionamento de diversos tipos de carga, tais como lâmpadas, motores, equipamentos elétricos em geral.

    Para utilização do isolamento ótico, é necessária a remoção do jumper que conecta os pinos JDVcc e o Vcc, e alimentar o módulo com fontes separadas. Os pinos VCC, IN4, IN3, IN2, IN1 devem ser conectados à lógica (microcontrolador, Arduino, etc), e os pinos GND e JDVcc devem ser conectados à uma fonte de 5V separada, já que esses pinos alimentam os relês.

    Documentação
    Tensão de Alimentação5V
    Polaridade de EntradaNegativa
    Corrente Máxima dos Contatos10A
    Tensão Máxima dos Contatos250V
