Ponte H é uma topologia de circuito eletrônico que permite o controle de motores e outras cargas, e que tem como principal característica a capacidade de inverter a polaridade da saída, e isso faz com que seja possível o controle de motores DC nos dois sentidos de rotação, já que esses motores invertem o sentido quando a alimentação é invertida.

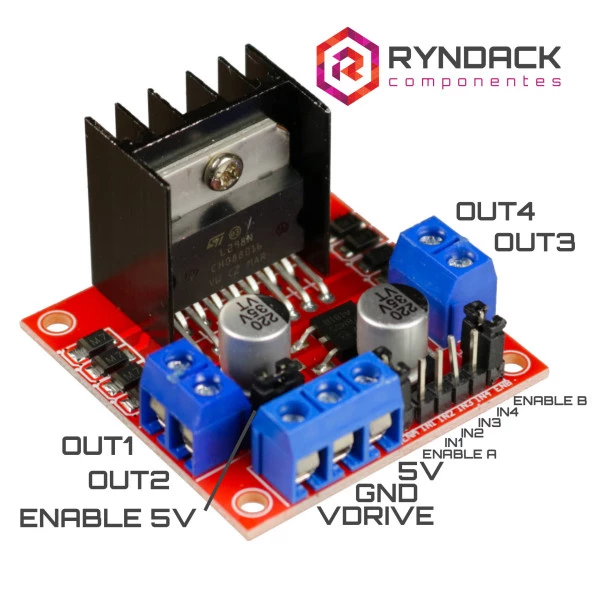

Esse módulo de ponte H, usa o circuito integrado L298N, que é um circuito consagrado na eletrônica para essa função. Ele possui duas pontes H completas, permitindo o controle de dois motores com apenas um módulo, sendo muito útil na construção de pequenos robôs.

Características Técnicas:

• Tensão da lógica: 5V

• Tensão do drive: 5V a 35V

• Corrente máxima: 2A

Observação: O módulo possui um regulador de tensão interno, que gera os 5V necessários para a lógica funcionar a partir da tensão do drive. Porém se essa tensão for maior que 12V, é aconselhado que os 5V sejam supridos externamente, e que seja desconectado o regulador através do jumper apropriado (enable 5V).
