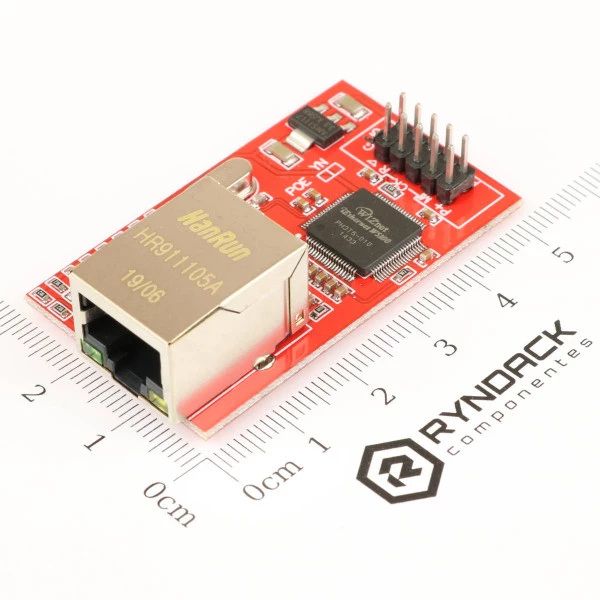

O W5100 é um circuito integrado que proporciona conectividade Ethernet para qualquer microcontrolador de forma simples e rápida. Com esse módulo, você não precisa se preocupar com o hardware, pois já está tudo pronto e testado, bastando ligar os pinos no barramento SPI do seu microcontrolador, seja ele 5V ou 3,3V, pois o ele possui os pinos de dados no nível de 3,3V, com tolerância para 5V. O Arduino já disponibiliza uma biblioteca e exemplos de várias aplicações com esse chip, como um servidor web, dessa maneira você pode ter um projeto funcional de automação em poucos minutos.

Caso você queria ir um pouco além, e desenvolver todo o código do zero, você também não terá dificuldades, pois o uso do módulo é muito simples. Basta enviar nos endereços corretos (verifique no datasheet do W5100), os parâmetros como mac address, IP, máscara de sub-rede, gateway. Com isso você já tem a conectividade habilitada, e o LED de link irá acender, e você terá a sua disposição 4 sockets, que funcionam de maneira parecida com os sockets da linguagem C.

Características Técnicas

• Chip W5100;

• Conexão Ethernet de Par Trançado 10BASE-T e 100BASE-TX;

• Interface de Comunicação SPI;

• Pilha TCP/IP Integrada, que suporta TCP, UDP, IPv4, ICMP, ARP, IGMP e PPPoE;

• Suporta 4 sockets simultaneamente;

• Memória interna de 16kB para buffers de entrada e saída;

• LEDs Indicadores de TX, RX, Full/Half Duplex, Colisão, Link, Velocidade e Power;

• Tensão de Alimentação: 5V;

• Tensão dos pinos de IO: 3,3V com pinos tolerantes a 5V;

• Dimensões: 52 * 30mm.
